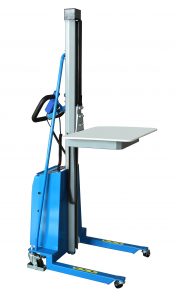

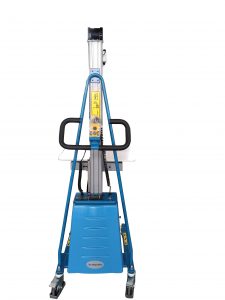

E150R Munkahelyzet-pozicionálók

Az elektromos felvonók ezen sorozatát könnyű kezelni, biztonságos és megbízható, automatikus és munkamegtakarító funkciót biztosít kicsi, de nagy hatékonyságú és karbantartás nélküli cellás tápellátás, megbízható kis motoros láncvezetés, nagy teljesítményű panelvezérlés; mozgatható elektromos nyomógombok vezérlik a peron vagy más kiegészítő mozgását felfelé vagy lefelé. A Work Positioner ezt a sorozatát elsősorban áruk átállításához, emelkedéséhez vagy rakáshoz, vagy áruk felszállításához és tranzitjához vezetnek bizonyos magasságon, sima és sima padlón. A szép megjelenés, a nagy intenzitású alumínium ötvözet pólusa, a kényelmes és mozgatható elektromos vezérlés, az automatikus és a munkaerő-megtakarítás miatt a felvonókat széles körben használják. Különösen a különféle kiegészítők konfigurációja és az ellátási fokozatú platform miatt a felvonókat speciálisan alkalmazzák az átmeneti időszakban. kisméretű oszlop alakú munkadarabok, például csomagolóanyagok nyomtatóüzemeiben, szupermarketekben, szállodákban stb.

Az elektromos targonca E100R, E150R, E180N, E250N, E300N modellekkel rendelkezik, és a munkahelyi pozicionálók olyan súlymérlegekkel is rendelkeznek, mint az E100W, E150W, E180W, E250W, E300W.

These Ezek az opcionális tartozékok különféle speciális verziókban kaphatók.

▲ Az E típus AISI 304 rozsdamentes acél kivitelben is kapható sterilizált területeken vagy élelmiszeriparban.

Erőteljes motor, akkumulátor 12Ah és 20Ah. Nagyon manőverezhető, könnyű emelők sorozata, amelynek célja a teher elmozdítása az emelési feladatok bármely szintjétől a vállmagasság fölé.

Narrow Ideális szűk folyosókban és zárt térben. Tökéletes minden alkalmazáshoz, a gyógyszerektől a vendéglátásig, a csomagoló vonaltól az élelmiszer-feldolgozásig, raktárból irodákba, konyhákba, laboratóriumokba, kiskereskedelmi üzletekbe ...

▲ A mérési rendszer szintén ellentmondásos.

▲ Az E sorozatú automatikus túlterhelés-védelmi rendszer biztosítja a biztonságot. karbantartásmentes és lezárt akkumulátorok, automatikus töltő.



Gyorscserélhető mellékletek: A peron átváltható gömbátvivő egységre, görgőplatformra, V blokkra vagy orsóra, villával horoggal és páros rögzítőre.

i-lift No.15515091551510155150515515061551511
ModellE100RE150RE180NE250NE300N
típusElektromos
Kapacitáskg (lb.)100(220)150(330)180(396)250(550)300(660)
Terhelési központmm (in.)235(9.3)200 (8)
Max. Villás magasságmm (in.)1700(67)1500(60)1500/1800(60/70)
Min.fork magasságmm (in.)130(5.1)
Platform méretemm (in.)470*600(18.5*23.6)480*610(18.9*24)470*600(18.5*23.6)
Teljes méretmm (in.)870*600*1990(34.3*23.6*78.3)870*600*1790(34.3*23.6*70.5)870*740*1920(2220)(33.5*29.1*75.5(86.6))
Teherkerékmm (in.)75(3)
Kormánykerékmm (in.)125(5)
Akkumulátor, szervizmentes24V / 12Ah24V / 20Ah
Nettó tömegkg (lb.)66(145.2)63(138.6)85(187)90(198)105(231)

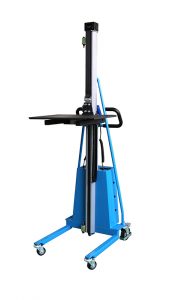

Munka-pozícionáló gyártásként az i-Lift elektromos targoncát, súlymérő munkahelyzet-pozícionálót is kínál munkaállvány-állítóval, kézi hidraulikus targoncával, könnyű targoncával, magas emelővel ellátott elektromos targoncával és így tovább.

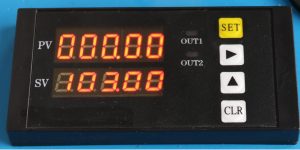

A mérési rendszer szintén választható.

Nagy pontosság 1% rögzített terhelésmérő cellával 10% túlterhelés-védelmi rendszer biztosítja a biztonságot.

Figyelem

  1. Csak sima és sima padlón használja.
  2. Ne terhelje túl, ügyeljen a terhelés egyenletességére. Különös figyelmet kell fordítani nagy terhelés esetén.
  3. A zümmögő hangjelzést ad, hogy a riasztócella alacsony, az időben történő feltöltés vagy a cella megsérüljön.
  4. Győződjön meg arról, hogy a töltő bemeneti feszültsége megfelel a helyi hálózati feszültségnek.
  5. Ne érintse meg a láncot vagy más mozgó alkatrészeket.
  6. Ne végezzen hosszú órákat folyamatos munkát nehéz igénybevétel esetén, nehogy a bajok ne váljanak a motor és a panel túlhevített hőmérséklete alá.
  7. A felvonó élettartama jelentősen meghosszabbodik, ha a legnagyobb névleges terhelés 0,7-szerese alatt dolgozik.
  8. Működés előtt tartsa zárva az elektromos vezérlőszekrényt.

. Az elektromos munkahelyzet-beállító kezelési útmutatója

1) Lift: Átmeneti, be- és kirakodási műveletek.

1.1 Zárja el a teherautókat az áruk bármilyen magasságú be- és kirakodása előtt.

1.2Vigyázzon a rakomány egyenletességére rakomány és berakodáskor; az eltérített terhelést mindig nem értékelik.

1.3 Ne felejtse el elveszíteni az egyensúlyt az egyoldalú kirakodásból, hogy ne legyenek veszélyes események.

1.4 Ha be kell fejezni a felvonót befejezetlen kirakodással, vigyázzon a még kirakodandó istenek egyenletességére.

1.5 Engedje le az elektromos munkaszerelő platformját a legalacsonyabb helyzetbe, amikor a betöltött felvonó mozog, a biztonság garantálása érdekében.

2) Lift: A hegymászás és a leszállás működése

2.1Ügyeljen arra, hogy megfelelő helyen álljon meg, és biztosítsa a szükséges működési helyet, amikor a lift bizonyos magasságú árukat halmoz fel vagy vesz fel.

2.2Zárja le a kerekeket, és kapcsolja be az áramellátást.

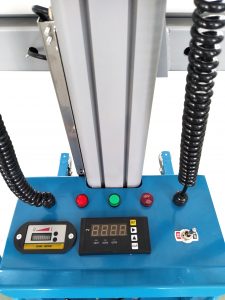

2.3Nyomja meg a panelen található FEL gombot, az emelőkosár simán felmászik a kívánt magasságra, majd engedje fel a gombot, a peron marad és nem csúszhat le. A mozgatható kézi vezérlőpanel kényelmes a kezelő számára, hogy megfigyelje és működtesse a különböző pozíciókat.

2.4 Szigorúan kövesse a felvonó üzemeltetésére vonatkozó előírásokat, amikor az áruk a kirakodáshoz vagy a rakáshoz szükséges magasságra megemelkednek.

2.5 Szorosan kövesse a lift működtetésére vonatkozó előírásokat, amikor árut szállít az ütőtől.

2.6. Ha befejezi a kirakodást valamilyen magasságban, nyomja meg a SOWN gombot a peron sima leeresztéséhez; és a DOWN gombot tetszőleges magasságban el lehet engedni, miközben a peronnak le kell ereszkednie, hogy a felvonó új feladatot végezzen ugyanabban a pontban, de eltérő magasságban.

2.7 A felvonót úgy tervezték, hogy teljesítse a túlterhelés elleni funkciót. Ha a rakomány meghaladja a névleges teherbírás 25% -át, a peron nem emelkedik fel, a felvonó nem képes végrehajtani a fel-emelkedés, lefelé-lefelé és a jármű átmenetelét.

2.8 Az elektromos munkahelyzet-felvonót úgy tervezték, hogy az alacsony energiavédelem funkcióját is elláthassa. Ha a cella teljesítménye nem elegendő a betöltött mászás és leereszkedés során végzett munkákhoz, a hangjelző folyamatosan 50 másodpercig riasztást csippan, majd automatikusan kikapcsolja az áramkört jelzőfény bekapcsolásával (a kezelő ekkor csökkentse a peronot a legalacsonyabb helyzetbe ebben az időszakban); a felvonó védett, és a mászás vagy leereszkedés még akkor is érvénytelen, ha az áramellátás továbbra is csatlakoztatva van.

3) Cella

3.1. A felvonó tápellátására nagy teljesítményű, apró karbantartást nem igénylő, zárt savas ólom tároló cellát választottak. Jellemzője az alacsony kisülési képesség, a biztonságos, könnyű felszerelés és átváltás, és felhasználható -15ºC ~ 50ºC környezeti hőmérsékleti tartományban.

3.2A cella élettartama nagyban függ a helyes felhasználástól. A cella élettartama jelentősen lerövidül, ha alacsony feszültség mellett ismételten használják, és a vezérlőelem is megéghet. Mindezt figyelembe véve a felvonót úgy tervezték, hogy az alacsony feszültség elleni védelem az elektromos vezérlés részeként működjön. Amíg a felvonó alacsony feszültség alatt működik felfelé vagy lefelé emelkedve, a hangjelzőnek 50 másodpercig folyamatosan sípolnia kell, majd le kell állítania az áramellátást. Az operátor időben tölti fel a cellát.

4) Töltő

4.1 A nagyteljesítményű töltőt a felvonóval együtt szállítják, így a cella bármilyen praktikus tápcsatlakozónál megosztható. Ügyeljen arra, hogy a helyi hálózati feszültség megfeleljen a töltő bemeneti feszültségének.

4.2A töltés kikapcsolásakor a lift tápfeszültségével csatlakoztassa a töltőforrás-csatlakozót és a tápcsatlakozót, a töltő forrásának piros jelzőfénye világít, míg a töltési állapot zöld jelzőfénye világít, vagyis a cella csak a töltés állapotát jelzi. ; és amikor a zöld jelzőfény elhalványult, az azt jelenti, hogy a cella meg van töltve. A töltési idő általában 10–12 óra.

4.3Ha a töltött cella alacsony feszültségű állapotot mutat nagyteljesítményű munka során, valószínűleg a cella sérült vagy a töltő hibás.
